AVTRON编码器品牌及产品介绍
AVTRON Encoders 目前属于 Nidec 旗下工业编码器品牌，其产品重点面向电机、机械设备和重工业中的速度与位置反馈。
AVTRON 编码器主要通过检测旋转轴运动，将机械旋转转换为数字脉冲信号，再反馈给变频器、驱动器、PLC或运动控制器。
上海航欧机电设备有限公司供应 AVTRON编码器、AVTRON增量编码器、AVTRON旋转编码器、AVTRON空心轴编码器、AVTRON磁性编码器以及Nidec Avtron重载编码器，适合进口设备维修、老型号替换和工业自动化项目。
AVTRON编码器主要应用在哪些行业？
主要行业包括：
钢铁和金属加工
矿山
起重与提升机械
造纸
石油与天然气
风力发电
船舶与海工
电线电缆
非织造设备
工业机械
输送系统
这些领域的共同特点是振动、粉尘、油污、水汽以及机械冲击较明显，因此对编码器耐用性要求较高。
钢铁和冶金设备
AVTRON 重载编码器大量用于钢铁及金属加工机械。
典型应用包括：
轧机
辊道
卷取机
开卷机
连铸设备
电机速度反馈
大型直流和交流电机
编码器安装于电机轴或机械传动轴后，持续输出速度和位置脉冲。
驱动系统根据编码器反馈信号调节电机运行，从而实现速度闭环控制。
起重机和港口机械
AVTRON将 Crane & Hoist 列为多个系列的重要应用市场。
可用于：
桥式起重机
门式起重机
港口起重设备
卷扬机
提升机构
行走机构
编码器可以安装在电机、卷筒或传动机构上，用于检测：
运行速度
旋转方向
设备位置
提升行程
从而帮助变频器或PLC进行闭环控制和设备联锁。
矿山机械
矿山设备工作环境中经常存在：
粉尘
振动
冲击
油污
低温或高温
AVTRON 的 Heavy Duty、Mill Duty 和 Severe Duty 编码器就是面向这类复杂环境设计。
例如 M7 属于重型磁性空心轴编码器，适合油田钻井及天然气管道相关应用，同时能够承受水、油、灰尘、污物以及较强冲击振动。
造纸和卷材设备
AVTRON 编码器可用于纸机、卷绕设备和连续生产线。
典型应用包括：
纸辊转速检测
卷筒控制
张力控制
生产线同步
传送辊速度反馈
编码器输出脉冲频率与旋转速度对应，控制系统根据反馈调整电机，使多个传动轴保持同步。
风力发电
HS44 可以直接安装于12mm、16mm以及17mm锥轴电机或发电机轴系，最高分辨率可达到：
10,000 PPR。
其工作温度范围可达到：
-40°C～+100°C。
因此可以用于：
风力发电机转速检测
发电机轴反馈
电机控制
旋转设备状态监测
石油天然气行业
AVTRON 编码器也应用于：
钻井设备
油田机械
天然气管道设备
危险区域电机
泵和压缩机
其中 XR 系列专门针对存在可燃气体或粉尘的危险区域。
例如 XR4F 具备 ATEX、IECEx 以及相关 cULus 危险区域认证，可用于 Zone 1、Zone 2、Zone 21 和 Zone 22 等应用。
AVTRON编码器怎么使用？
AVTRON 编码器通常安装在电机轴、负载轴或旋转设备上。
典型系统结构为：
电机/机械轴 → AVTRON编码器 → 变频器/驱动器/PLC → 控制系统
当轴旋转时，编码器产生 A、B 相脉冲。
控制器通过脉冲频率判断转速。
通过 A、B 两相信号的相位关系，可以判断轴的旋转方向。
如果使用 Marker / Z 相信号，还可以提供每转一次的参考位置。
因此 AVTRON 编码器常用于：
速度反馈
方向检测
位置计数
运动同步
闭环电机控制
AVTRON增量式编码器工作原理
AVTRON 目前主力产品中大量采用 Incremental Quadrature Encoder，即增量式正交编码器。
输出通常包含：
A相
B相
Z相或Marker脉冲
以及部分型号提供：
A反相信号
B反相信号
Z反相信号
每旋转一圈产生一定数量的脉冲，这一参数通常用：
PPR——Pulses Per Revolution
表示。
例如5000 PPR表示编码器每转一圈可以输出5000个基础脉冲周期。
PPR越高，能够提供的旋转位置分辨率通常越高。
AVTRON磁性编码器特点
AVTRON 很多重载系列采用磁性检测技术。
与传统玻璃光栅编码器相比，磁性编码器没有易碎玻璃码盘。
例如 HS45 官方明确采用磁性技术，并强调：
No fragile optics, no glass disks
即没有易损光学元件和玻璃码盘。
这类结构特别适合：
振动
冲击
灰尘
油污
水汽
较明显的工业现场。
AVTRON AV20编码器
AV20 是一款工业增量式实心轴编码器。
主要特点包括：
轴径可选 1/4″、3/8″ 和10mm
最高 3600 PPR
IP65 / NEMA 4
工作温度约 -40°C～+100°C
最高转速约6000 RPM
支持端面和法兰安装。
AV20 可应用于电机、输送机械和通用工业设备。
AVTRON AV25编码器
AV25 是紧凑型实心轴增量编码器。
主要规格包括：
1/4″、3/8″、10mm轴径
最高 5000 PPR
IP65 / NEMA 4
工作温度约 -40°C～+100°C
AV25 可应用于：
AC电机
DC电机
伺服设备
输送机械
通用机械。
同时 AV25 可作为 H25、HA525、HA625、HC525、HC625、HR525、HR625、H42 等部分老型号的升级替代选择。
具体替换仍应核对完整机械和电气参数。
AVTRON AV44编码器
AV44 是重载型实心轴磁性增量编码器。
主要特点包括：
最高 10,000 PPR
工作温度：
-40°C～+100°C
提供11mm B10 Euroflange结构，也有5/16″ PY法兰及底脚安装版本。
AV44 适用于：
电机
发电机
钢铁机械
矿山
风电
造纸
船舶
石油天然气
起重机
等严苛工业场合。
AVTRON HS44空心轴编码器
HS44 属于磁性重载空心轴编码器。
常见安装轴尺寸包括：
12mm
16mm
17mm锥轴
最高分辨率：
10,000 PPR
其特点包括：
无玻璃码盘
铸铝重载外壳
轴电流隔离
宽温度工作
适合发电机和电机安装。
风力发电是 HS44 的重要应用方向之一。
AVTRON HS45编码器
HS45 是 AVTRON 非常具有代表性的重载空心轴磁性编码器。
它可以适配 NEMA 电机以及 ABB、Siemens 等欧洲结构电机。
夹紧式结构可安装于：
5/8″～1 1/8″
约：
16～30mm
轴径。
同时提供16mm直轴和17mm锥轴中心螺栓安装版本。
HS45 采用完全灌封电子元件，可以提高其在油污、水汽和工业污染环境中的适应能力。
AVTRON M3大孔径编码器
M3 属于大孔径重载空心轴编码器。
其可直接安装在约：
1 1/2″～2 3/8″
即约：
48～60mm
的大型电机轴或负载轴上。
最高分辨率：
2500 PPR。
M3 适用于大型电机、钢铁机械、矿山、造纸、起重设备和其他大轴径设备。
它可以减少额外联轴器、缩径轴套等机械部件。
AVTRON M7重载编码器
M7 是 Heavy Mill Duty 磁性空心轴编码器。
可安装于约：
1″～1 1/8″
轴径。
最高分辨率：
1200 PPR
工作温度范围可达到：
-45°C～+80°C。
M7 特别强调：
耐水
耐油污
耐灰尘
耐污物
耐冲击
耐振动
AVTRON THIN-LINE III模块式编码器
AVTRON 还提供 THIN-LINE III™ 模块化磁性编码器系列。
典型型号包括：
AV56A
AV67A
AV85A
这类产品直接安装在电机 C-Face 法兰位置。
最大的特点之一是：
没有传统联轴器和独立编码器轴承。
因此可以减少联轴器磨损和轴承失效相关问题。

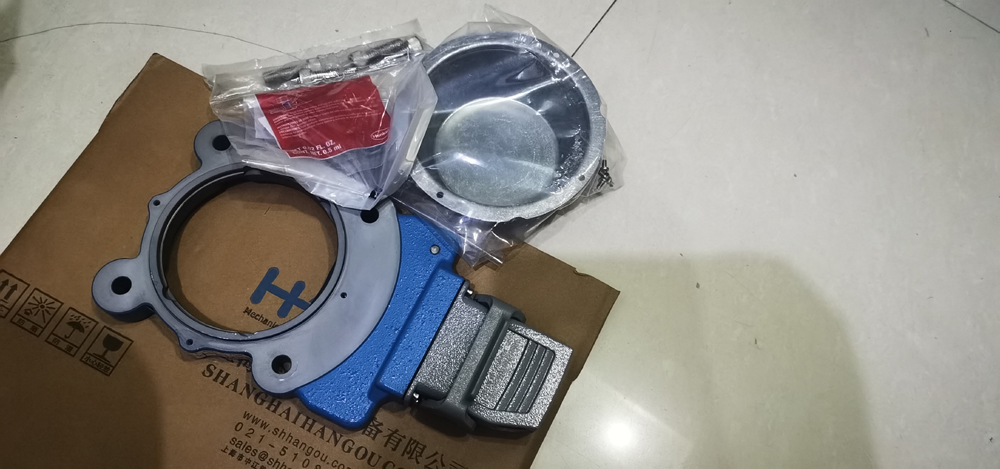

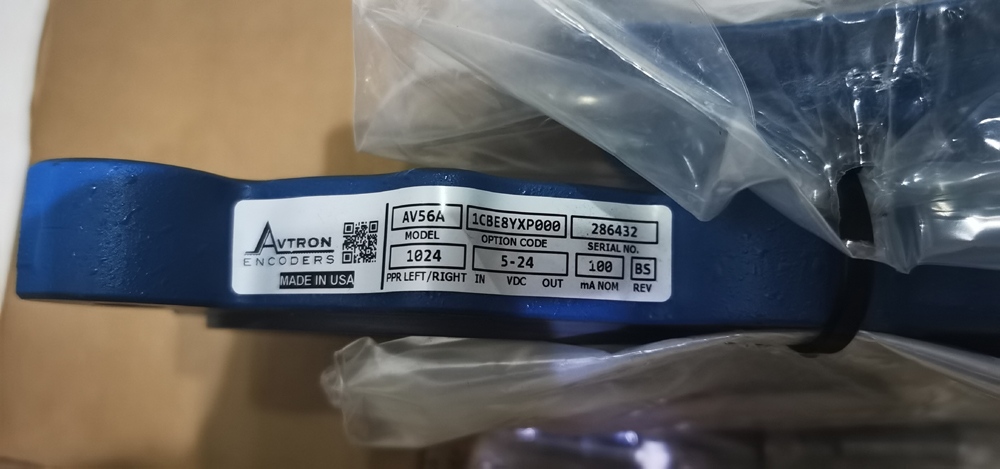

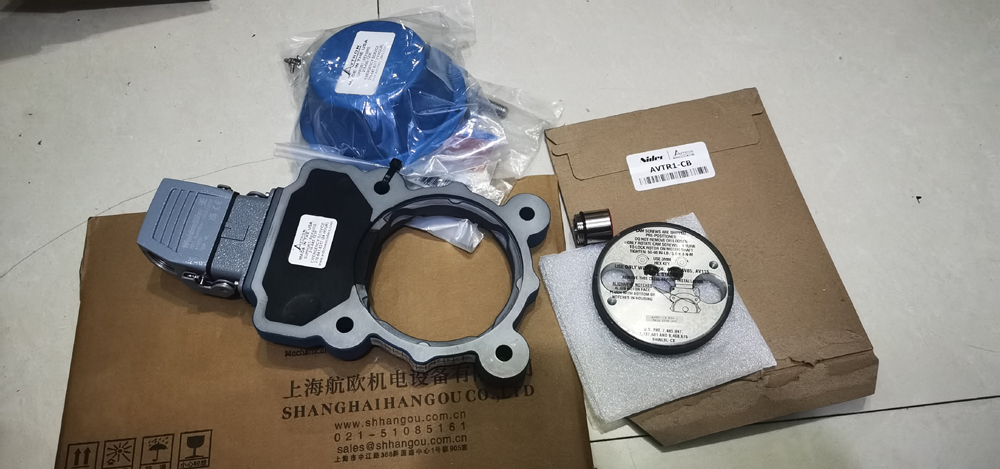

AVTRON AV56A编码器
AV56A 是 Heavy Mill Duty 模块式磁性编码器。
主要特点包括：
最高 50,000 PPR
通用：
5～24V供电
密封电子元件
自诊断LED
报警输出
无联轴器
无编码器轴承。
AV56A 适合标准4.5英寸 C-Face 电机。
另外还提供不锈钢 AV56S，用于冲洗和船舶等环境。
AVTRON AV67A编码器
AV67A 也是 THIN-LINE III 重载磁性编码器。
主要特点包括：
分辨率：
4～50,000 PPR
通用5～24V供电
自诊断LED
报警输出
密封电子元件
无联轴器和轴承。
AV67A 适用于约6.75英寸 C-Face 法兰结构的大型电机。
AVTRON AV85A编码器
AV85A 用于标准8.5英寸 C-Face 电机及部分 NEMA 制动器安装结构。
主要特点包括：
最高 50,000 PPR
5～24V通用供电
磁性检测
密封电子元件
自诊断功能
无传统编码器轴承
无联轴器。
Brake Motor——制动电机
应用。
编码器可以安装在电机和制动器之间。
AVTRON危险区域编码器
对于石油、天然气、化工等危险环境，AVTRON 提供 XR SMARTSafe™ 系列。
常见型号包括：
XR4F
XR85A
等。
AVTRON XR4F编码器
XR4F 是危险区域实心轴磁性编码器。
官方认证包括：
ATEX
IECEx
cULus
可用于：
Zone 1
Zone 2
Zone 21
Zone 22
等环境。
主要轴径包括：
10mm
11mm
18mm
最高分辨率：
5000 PPR
工作温度：
-40°C～+80°C。
因此特别适合石油天然气、危险区域电机及防爆设备。
AVTRON XR85A编码器
XR85A 是大轴径危险区域编码器。
10～85mm
轴径范围。其采用磁性检测方式，没有玻璃码盘和易受污染影响的传统光学元件。
可应用于：
矿山
石油天然气
船舶
钢铁
起重设备
危险区域电机
等场合。
AVTRON编码器主要产品特点
重载工业设计
AVTRON 产品区分 Light Mill、Standard Mill、Heavy Mill 和 Severe Duty 等不同工业等级。
对于钢铁、矿山、造纸、船舶和油气等恶劣环境，可以根据工作强度选择对应等级。
磁性检测技术
HS45、AV44、AV56A、AV67A、AV85A、M7、XR系列等多款产品采用磁性检测。
相对于普通玻璃光盘方案，磁性结构更适合受到冲击、振动、灰尘和油污影响的工业场合。
高分辨率
不同型号可以达到：
1200 PPR
2500 PPR
3600 PPR
5000 PPR
10,000 PPR
50,000 PPR
等不同等级。
应根据电机速度、定位精度及控制器输入频率选择。
空心轴和实心轴可选
AVTRON 提供：
实心轴
空心轴
大孔径空心轴
模块式无轴承
等多种机械结构。
因此可适配不同电机轴径和安装环境。
自诊断功能
AV56A、AV67A、AV85A 等 THIN-LINE III 系列提供：
Self-Diagnostic LED
和：
Alarm Output
便于设备维护人员判断编码器状态。
宽电压供电
部分 THIN-LINE III 系列支持：
5～24V
通用供电。
这样可以方便与不同工业驱动系统连接。
AVTRON编码器典型应用案例
电机速度闭环控制
编码器安装在交流或直流电机轴端。
电机转动后，AVTRON 编码器输出脉冲。
变频器计算实际转速，并将实际速度与设定速度比较。
然后自动调整输出频率和电流，使电机保持目标转速。
起重机提升速度控制
编码器安装于提升电机或卷筒轴。
控制系统通过脉冲检测提升速度和旋转方向。
这样可以帮助设备实现平稳启停、速度控制以及位置计数。
钢铁轧机速度同步
轧钢生产线上不同辊道需要保持特定速度关系。
多个电机分别安装编码器后，可以将实时速度反馈至控制系统，实现多电机同步运行。
输送机速度监控
编码器安装在电机轴、减速机轴或输送滚筒轴。
PLC根据脉冲频率判断输送速度。
如果速度异常，还可以配合控制程序实现报警或停机。
风力发电机反馈
HS44 等编码器安装在发电机轴上。
系统通过编码器反馈监测发电机转速，并参与风机控制和运行状态监测。
AVTRON编码器如何选型？
查询 AVTRON 编码器时，建议提供以下信息：
- 完整型号
- 铭牌照片
- 实心轴还是空心轴
- 轴径
- 安装方式
- 法兰尺寸
- PPR脉冲数
- 供电电压
- 输出电路类型
- 是否需要A/B/Z信号
- 是否需要双路隔离输出
- 最高转速
- 工作温度
- 防护等级
- 是否属于危险区域
对于重工业设备，还建议提供：
振动情况
现场粉尘
水汽或油污
防爆等级
等环境信息。
AVTRON编码器常见型号汇总
AV20
AV25
AV44
AV45
AV56A
AV67A
AV85A
AV125
HS44
HS45
M3
M7
XR4F
XR85A
这些型号分别覆盖实心轴、空心轴、大孔径、模块式、重载及危险区域应用。
实际采购时应继续核对完整订货代码，而不是只按基础系列名称下单。
